NPM-TT2进一步加强了SMT工艺，以在完全单独运行通道模式下容纳更多托盘供应的部件，可加工高达510x590毫米的电路板，其双通道功能允许同时组装多个产品或两个不同的产品。具有先进的轻型3喷嘴头V2(100N)、销位照明选项和可堆叠的条形供料器，在奇数放置能力方面处于前沿地位。
主要特点
· 兼容轻型8喷嘴或3喷嘴头V2
· 零件范围：(01005)0402芯片至1个20Lx90Wx28T至BGA高达80x80的元件范围
· 每侧可处理多达40个托盘和26个固定卷带输入，总共92个可用输入
· 通过预拾取智能托盘组件检查和可互换的进料器和托盘位置，较大限度地减少停机时间
· 兼容CM和NPM系列智能供料器和喷嘴
通用性
供给部切换对应(选购件)
——在客户处可以进行托盘供料器和17连整体交换台车的切换，能够进行对应元件供给形态的设备构成。、

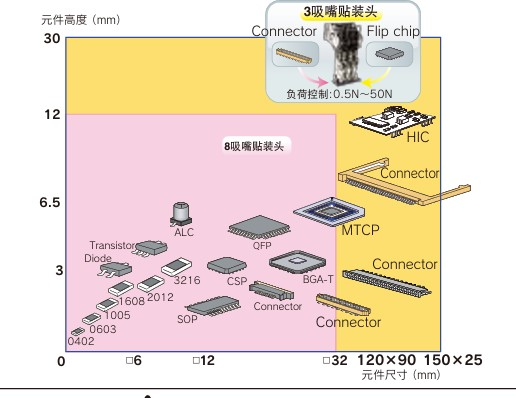

大型元件对应
——能够进行各种大型异型元件的实装。
转印单元(选购件)
——在后部供料器固定13站处搭载通用型转印单元*，可以进行PoP元件(编带、托盘)等转印实装。

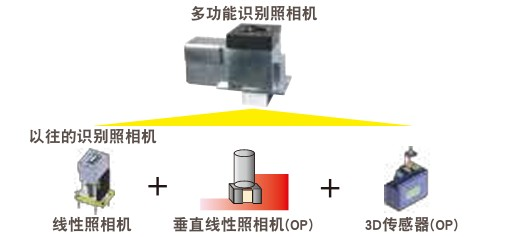

搭载了与NPM-D3/W2相同的多功能识别相机。另外，包括检测高度方向的元件状态，识别速度实现高速化。

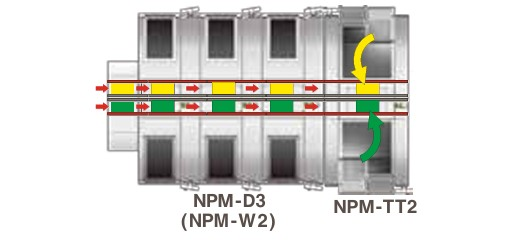

实现托盘元件的单独实装。通过3吸嘴贴装头提高中型、大型元件实装的速度。改善生产线整体的产量。
能够进行各种大型异型元件的实装。
规格
型号ID | NPM-TT2系列 |
型号 | NM-EJM1E系列 |
PCB尺寸（mm）PC尺寸 | 单轨模式：L50xW50~L510xW590 |
双轨模式：L50xW50~L510xW300 | |
PCB尺寸（mm）M尺寸 | 单轨模式：L50xW50~L510xW510 |
双轨模式：L50xW50~L510xW260 | |
PCB更换时间 | 单通道模式：4.0s（PCB背面未安装元件时） |
双通道模式：0s**循环时间为4.0s或更短时无0 | |
电源 | 三相AC200，220，380，400，420，480V2.5kVA |
气动源* | 较小0.5MPa，200L/min（A.N.R.） |
尺寸（mm）* | 宽1,300[*2]x深2,798[*3]x高1,444[*4] |
重量 | 2,690kg【只本体：根据选项配置而异】 |
基板替换时间 | |
单轨式 | 单轨式4.0s（在基板反面没有搭载元件时） |
双轨式 | 双轨式0s*循环时间为4.0s以下时不能为0S。 |
贴装头8吸嘴贴装头（搭载2个贴装头时） | |
贴装速度 | PC尺寸：36000cph（0.1s/芯片） |
M尺寸：34920cph（0.1s/芯片） | |
贴装精度（Cpk≥1） | ±40μm/芯片，±30μm/QFP12mm~32mm，±50μm/QFP12mm以下 |
元件尺寸 | 0402芯片*6~L32mm*W32mm*T12mm |
元件供给 | 编带编带宽：4~56/72mm |
贴装头3吸嘴贴装头*5（搭载2个贴装头时） | |
贴装速度 | PC尺寸：14400cph（0.25s/芯片）11800cph（0.31s/QFP） |
M尺寸：13968cph（0.26s/芯片）11446cph（0.32s/QFP） | |
贴装精度（Cpk≥1） | ±40μm/芯片 ±30μm/QFP |
元件尺寸 | 0603芯片~L150mm*W25mm（对角152）*T30mm |
元件供给 | 编带编带宽：4~56/72/88/104mm |
