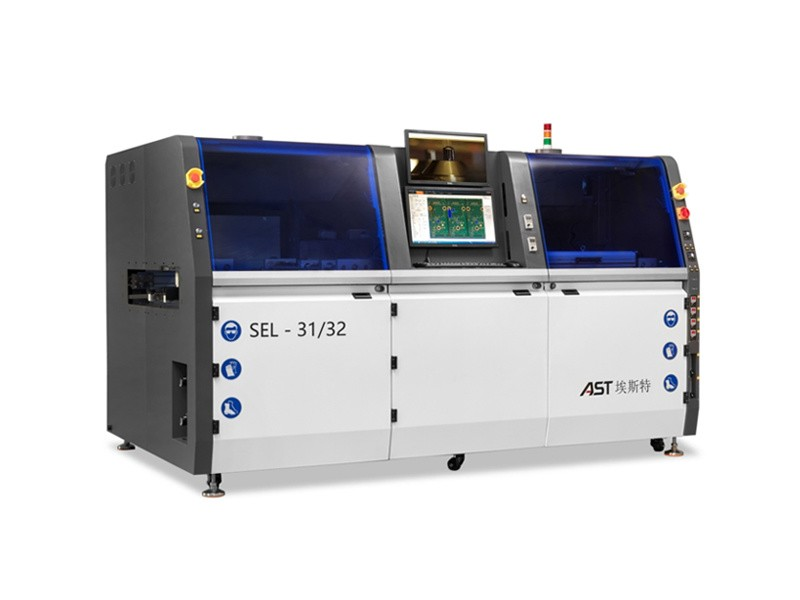

喷雾+预热+焊接完整型一体化设计。波峰平稳、维护简单,机械泵与电磁泵可选。可用于单锡炉或双锡炉焊接。过板较大宽度可达600mm。适用于大批量生产

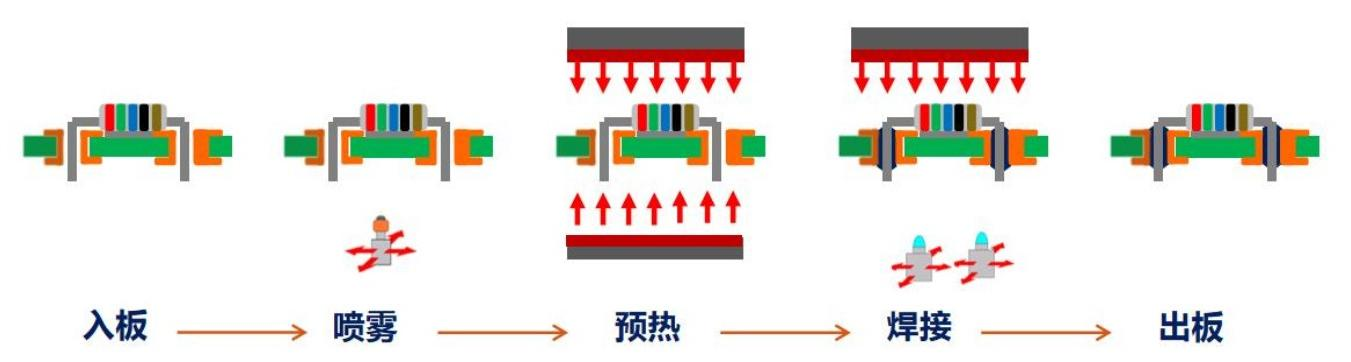

  选择性波峰焊工作流程

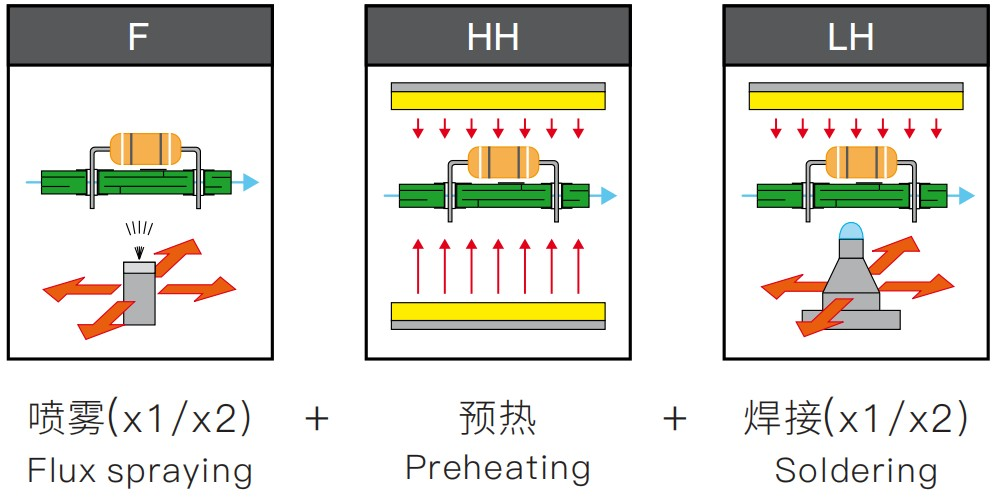

  三段单独模组组成：标配单独喷雾、预热、焊接模组。可连续进板：较多可同时进 3 块板，焊接效率高。标配喷雾清洗功能。标配喷雾检测功能。标配在线示教编程功能。焊接模组配两个相同锡炉同时焊接两块板。效率高。两个喷咀较小间距 95mm。

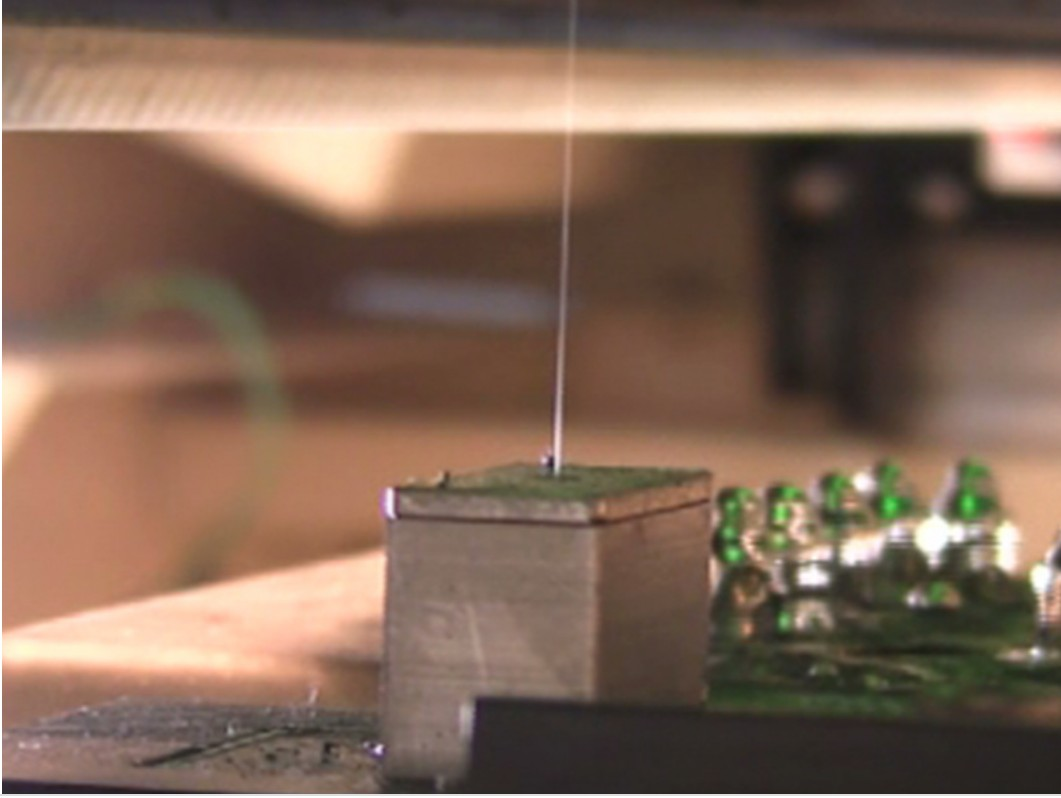

  标准机采用德国进口精密滴喷嘴，喷口直径 130μm，可以均匀地将助焊剂喷射在所需要焊接区域。较小喷射区域 3mm，比传统喷雾节省至少 90%助焊剂。根据用户需求，在喷雾区域大面积低精度的情况下，也提供喷雾式喷嘴：使喷雾过程更加迅速。

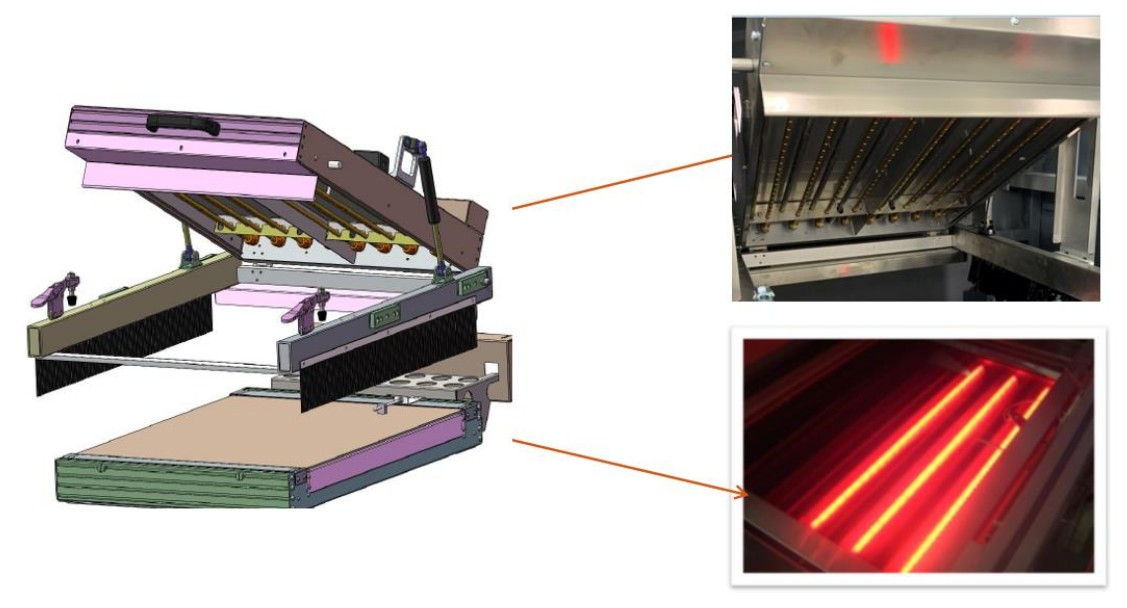

  预热模块由顶部预热(可选红外和热风)、预热区底部红外预热、焊接区顶部预热(可选红外或热风)组成，各温区单独循环、单独控温。

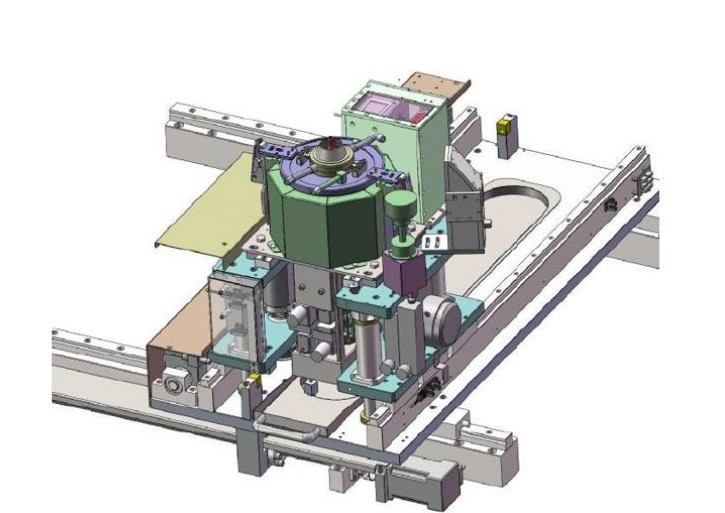

  焊接模块由 XY 焊接平台、Z 向锡炉升降平台、锡炉、氮气保护、图像监控系统、控制系统等组成。XY 焊接平台由高精度滚珠丝杠及线性滑轨组成，由高速伺服马达驱动，可实现快速精确定位，重复、定位精度。Y 轴为前后运动，X 轴为左右运动。Z 向锡炉升降平台由伺服电机驱动滚珠丝杠，带动 Z 向平台上下往复垂直运动。
